亞洲鋁業(yè)的拉力機試驗報告
發(fā)布日期：2019-06-26 點擊次數(shù)： 1559
試驗方案：金屬鋁片拉伸試驗方案
計算標(biāo)準(zhǔn)：GB/T 228.1-2008
試驗設(shè)備：三思泰捷CMT4304電子拉力機
試樣形狀：板材
試驗日期：2012-12-04 13:56:47
材料名稱：鋁片
試驗速度：10 mm/min
濕度：73 %
溫度：16 ℃
夾具：旋轉(zhuǎn)式楔形拉伸（平牙夾塊） 引伸計標(biāo)距（Le）：50 mm
備 注：試驗報告內(nèi)容包括寬度、厚度、最大力（Fm）、抗拉強度（Rm）、規(guī)定非比例延伸強度（Rp0.2）、延伸率
計算標(biāo)準(zhǔn)：GB/T 228.1-2008
試驗設(shè)備：三思泰捷CMT4304電子拉力機
試樣形狀：板材
試驗日期：2012-12-04 13:56:47
材料名稱：鋁片
試驗速度：10 mm/min
濕度：73 %
溫度：16 ℃
夾具：旋轉(zhuǎn)式楔形拉伸（平牙夾塊） 引伸計標(biāo)距（Le）：50 mm
備 注：試驗報告內(nèi)容包括寬度、厚度、最大力（Fm）、抗拉強度（Rm）、規(guī)定非比例延伸強度（Rp0.2）、延伸率

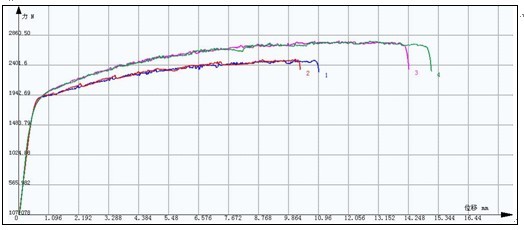

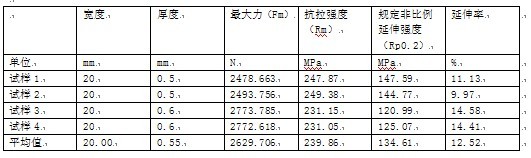

鋁片拉力機測試數(shù)據(jù)：
