GB/T2653焊接接頭彎曲試驗機測試
發布日期：2019-06-26 點擊次數： 1407
對于金屬材料熔化焊接頭，在力學性能測試時除了拉伸試驗，還需要做試驗機彎曲試驗測試。國標GB/T2653-2008就是有關規定。
測試原理：通過試驗機對從焊接接頭截取的橫向或縱向試樣進行彎曲，不改變彎曲方向，通過彎曲產生塑性變形，做焊接接頭的表面或橫截面發生拉伸變形。試驗環境溫度一般為室溫23度左右。
試驗時，按標準要求進行試樣制備，備妥試件。

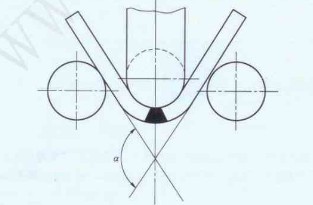

一般做的事三點彎曲試驗，做法是：圓形壓頭彎曲試驗時，將試樣放在兩個平行的輥筒上進行，焊縫應在兩個輥筒間中心線位置，縱向彎曲除外，在兩個輥筒間中點，即焊縫的軸線，垂直于試樣表面通過壓頭施加載荷，使試樣逐漸連續第彎曲。如圖：
對于鋁合金和異種材料接頭，有時需要通過輥筒彎曲試驗方法進行試驗。
測試原理：通過試驗機對從焊接接頭截取的橫向或縱向試樣進行彎曲，不改變彎曲方向，通過彎曲產生塑性變形，做焊接接頭的表面或橫截面發生拉伸變形。試驗環境溫度一般為室溫23度左右。
試驗時，按標準要求進行試樣制備，備妥試件。
一般做的事三點彎曲試驗，做法是：圓形壓頭彎曲試驗時，將試樣放在兩個平行的輥筒上進行，焊縫應在兩個輥筒間中心線位置，縱向彎曲除外，在兩個輥筒間中點，即焊縫的軸線，垂直于試樣表面通過壓頭施加載荷，使試樣逐漸連續第彎曲。如圖：
對于鋁合金和異種材料接頭，有時需要通過輥筒彎曲試驗方法進行試驗。
