背光液晶46寸拼接屏系統的介紹

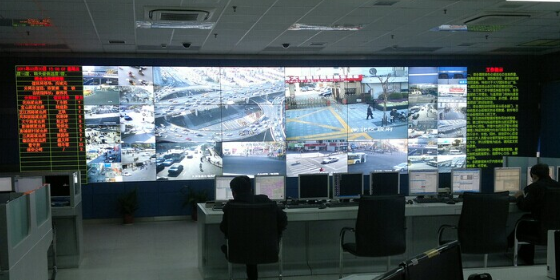

背光液晶46寸拼接屏系統顯示部分為矩陣式拼接大屏，由46英寸超窄邊LCD背光液晶屏構成總控。其技術配置為16:9液晶分辨率1366 x 768、亮度700cd/m2、對比度2400:1；灰階響應時間為6毫秒;；2塊屏之間物理接縫不大于6.5mm；標配有HDMI輸入選配有DVI- D和VGA、BNC等輸入接口；背光液晶46寸拼接屏能夠365 x7 x24小時長時間工作，平均壽命≥50000小時，低功耗背光燈壽命(約) 50000h。
背光液晶46寸拼接屏主機系統結構：1.輸入模塊：信號輸入?yún)^(qū)域共有8個槽位支持5種類型的輸入模塊，可支持1920x1080x60p 分辨率。2.輸出模塊。信號輸出區域共有8個槽位。經過HD SDI-HDMI轉換，可實現一個信號在整個背光液晶46寸拼接屏上進行跨屏顯示。3.信號控制與輔助模塊。提供4路獨立的HDSDI監看信號輸出以及2對模擬立體聲輸出，以及2個千兆以太網接口和2個接口用于遠程控制管理。
背光液晶46寸拼接屏系統控制：該模塊用來定義和配置調整拼接屏窗口布局、信號源調用、模板調用以及輸出分辨率、輸出比例、輸出尺寸、圖像質量、報警設置、網絡設置、UMD、音柱、Tally、矢量圖、信號檢測等實時信息顯示等內容，使用戶可以更好的控制背光液晶46寸拼接屏。
